Creacion de un cable de red Ethernet

Conceptos:

• Tarjeta de red. Actúan como la interfaz entre un ordenador y el cable de red. La función de la tarjeta de red es la de preparar, enviar y controlar los datos en la red.
• Estándares de conexion:





• Puertos MDI-II y MDI-X.
•  Cable Ethernet.

Materiales:

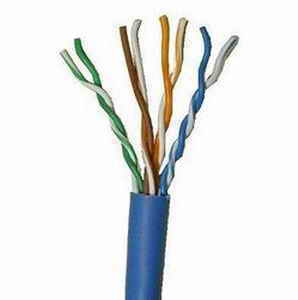

Cable par trenzado.

Conectores RJ-45.

 Crimpadora.

Tester

Como hacer un cable de red paso a paso crimpado o ponchado.

Cable de red cruzado.

• Detalles de como se hace un  cable directo:

1. Quitamos el recubrimiento del cable con la crimapadora en los dos extremos, los milímetros necesarios y comprobamos que los pares de cobre no han sido dañados.
2. Separamos los pares de cables.
3. Separamos uno a uno los cables.
4. Ordenamos los cables según el estándar que usemos e igualar los cables para que hagan contacto con el conector.
5. Introducimos los cables en el conector RJ-45 y comprobamos si algún cable cambio su posición al introducirlos.
6. Crimpamos el conector.
7. Y por ultimo comprobamos con el tester.

• Detalles de como se hace un cable cruzado:

En la fabricacion de un cable cruzado se hace un procedimiento parecido ,la diferencia esta a la hora de ordenadar los cables, ya que el estándar que pongamos en un extremo se deberá cambiar en el otro.

                                             EN UN EXTREMO                              EN EL OTRO
